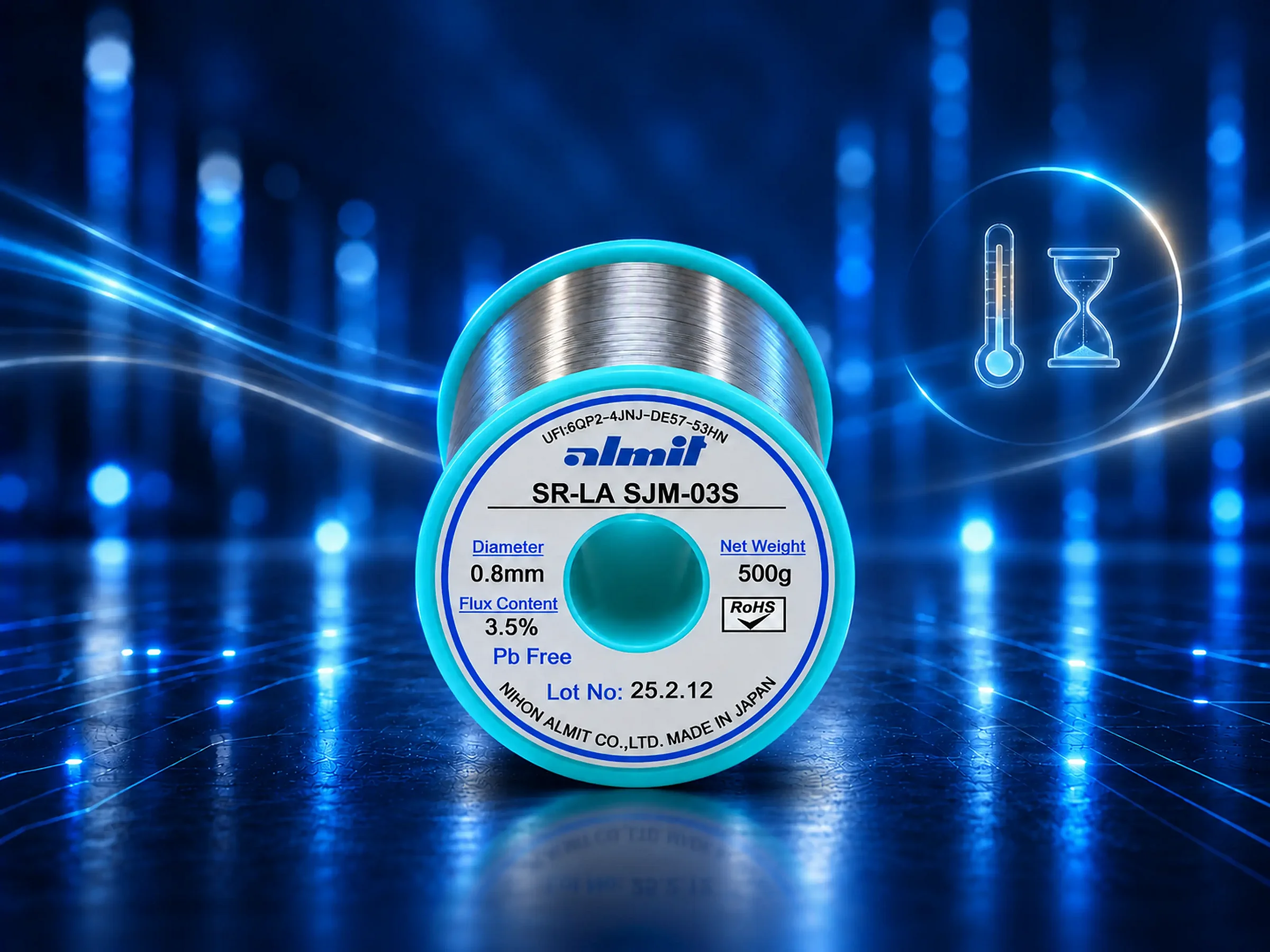

SJM Serie

Bleifrei mit perfekter Festigkeit

Bleifreier Lötdraht, der die gleichen Eigenschaften hat wie bleihaltiger, ist nicht möglich? Lernen Sie unsere SJM-Serie kennen und entdecken Sie eine Legierung mit perfekter Festigkeit.

keine Rissbildung
perfekte Festigkeit
von 0,3% bis 4% Silberanteil

Zum Shop Zur Produktbeschreibung

1.500

Zyklen ohne Risse
+6%

mehr Anfangsfestigkeit als SAC 305
+35%

Festigkeit nach 2.000 Zyklen
0,3–4%

Silberanteil wählbar

Eine innovative Lösung

Die Lotdrähte und Lotpasten der SJM-Serie sind das Ergebnis aufwendiger Entwicklungsarbeiten der Almit-Forschung. Während die bisher allgemein verwendeten bleifreien Legierungen bereits nach 500 Zyklen Risse aufweisen, bleibt die patentierte SJM-03 auch nach 1.500 Zyklen intakt und weist keinerlei Risse auf.

Mit perfekter Festigkeit

Die SJM-Serie bringt eine neue Dimension an Festigkeit bei bleifreien Legierungen. So kann die Anfangsfestigkeit mit SJM-03 gegenüber der meist verwendeten SAC 305-Legierung um 6 % verbessert werden.

Was heißt SJM?

„SJM“ leitet sich aus dem Englischen ab und ist die Abkürzung für Strong Joint Metal. Der Name steht für hochfeste Legierungen mit besonders hoher Festigkeit: Bei der Aushärtung der Lötstelle kommt es zu keiner Rissbildung.

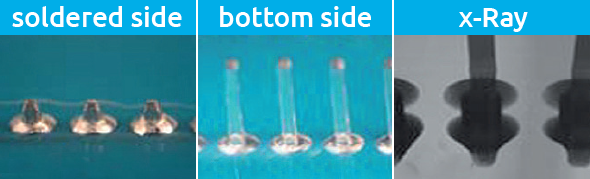

Ideal bei Durchkontaktierungen

Charakteristisch für die Legierungen der SJM-Serie sind die herausragenden Benetzungs- und Verarbeitungseigenschaften (RMA-konform). Damit sind sie ideal geeignet für das Löten auf durchkontaktierten Platinen.

Was in der Legierung steckt

Vier Elemente, vier Aufgaben

Bi

Wismut

Erhöht die Zug- und Reißfestigkeit und stärkt die Langzeitzuverlässigkeit.
Fe

Eisen

Minimiert den Lötspitzenverschleiß.
Sb

Antimon

Sorgt für eine noch höhere Langzeitzuverlässigkeit.
Ga

Gallium

Verhindert die Oxidation.

Wir haben SRS-RMA-Nc SJM und herkömmliche Lotdrähte getestet. Mit einem eindeutigen Sieger.

Zwei unabhängige Vergleichsreihen: das Spritzverhalten des Flussmittels beim Punktlöten und die Festigkeit über 2.000 Wärmezyklen.

Vergleichstest 1

Testsieger im Flussmittelspritzverhalten

Punktlöten auf einer Kupferplatte mit einem Löt-Roboter. Die Platte liegt auf Thermopapier, gezählt werden die Flussmittelspritzer auf dem Papier.

Flussmittelspritzer je Testreihe Anzahl · weniger ist besser

	320 °C	350 °C	380 °C
SRS RMA Nc (SJM)	2	1	2
Wettbewerb	10	6

Für den Wettbewerbsdraht liegt bei 380 °C kein Messwert vor.

Testbedingungen

Lötspitzentemperatur: 320 °C, 350 °C, 380 °C
Drahtvorschub: 5 mm
Vorschubgeschwindigkeit: 10 mm/sec.
Anzahl der Lötstellen: 20 Punkte
Kupferplattengröße: 90 × 15 mm

Vergleichstest 2

SJM-03 – Testsieger bei Festigkeit und Preis

SJM-03 überzeugt mit höherer Festigkeit bei niedrigerem Preis als die Standard-Legierung. Getestet von −40 °C bis +85 °C, Haltezeit 30 Minuten, an einem 1206er Bauteil.

Festigkeit über Wärmezyklen in Newton · Mauszeiger über der Fläche zeigt alle Werte

	0	500	800	1000	1500	2000
SJM-03 (Almit Patent)	69,8	69,5	76,0	77,5	79,5	72,0
SAC 305	66,8	67,0	67,8	66,0	63,8	57,0
SACX 0307	62,5	59,5	58,5	57,0	58,7	42,0

Benetzungsgeschwindigkeit

Schneller ist besser

Der Test zeigt, dass Sie mit den Lotdrähten der SJM-Serie eine höhere Benetzungsgeschwindigkeit haben – hier im Ablauf von 0 bis 2,5 Sekunden.

Start

0,5 sec

1,0 sec

1,5 sec

2,0 sec

2,5 sec

SJM-40 – das Muskelpaket der Serie

SJM-40 erfüllt auch die höchsten Anforderungen. Es enthält neben Bismut und Antimon einen höheren Silberanteil und garantiert Höchstleistung bei der Langzeitzuverlässigkeit. Auch bei sehr hohen Temperaturwechseln behält die Legierung eine perfekte Festigkeit.
