S+M Linie

Die Lebensversicherung für Lötspitzen

Schützen Sie Ihre Lötspitzen vor Erosion und Oxidation mit den innovativen mikrolegierten Lotlegierungen der patentierten S- und der neuen M-Line.

Geringerer Lötspitzenverbrauch
Geringere Lötzeit und Arbeitskosten
Geringerer Lötzinnverbrauch = enorme Kostenersparnis

Zum Shop Zur Produktbeschreibung

86%

weniger Abnutzung im Vergleichstest
50–70%

weniger Lötspitzenverbrauch
3×

Verschleiß bleifrei statt bleihaltig
7

Legierungen in S- und M-Line

Erosion und Oxidation

Gegen die Erosion der Lötspitze gibt es ohnehin kein Mittel – so dachte man bisher. Höchste Zeit umzudenken: Die patentierte S-Line hat bewiesen, dass die richtige Legierung Lötspitzenerosion sehr stark minimiert und das Leben einer Lötspitze erheblich verlängert.

Was für die S-Line und die Erosion gilt, trifft erst recht auf die neue M-Line in Bezug auf Oxidation zu. Sie kann Oxidation nicht nur reduzieren, sondern nahezu komplett verhindern.

Eine neue Generation von Legierungen

S- und M-Line eröffnen eine neue Generation mikrolegierter Legierungen aus den Almit-Forschungslaboren, die den Lötprozess durch ihre Eigenschaften neu definieren. Der erhöhte mikrolegierte Eisengehalt minimiert den Eisenabtrag an der Lötspitze und sorgt für ein langes Leben.

Weniger Erosion + weniger Oxidation = weniger Kosten

Je weniger Erosion und Oxidation Sie haben, desto leistungsfähiger, präziser und schneller arbeiten Lötspitzen – und desto seltener müssen Sie sie austauschen. Das spart erhebliche Kosten.

S-Line

Die S-Klasse unter den Legierungen

Der zunehmende Einsatz bleifreier Lötmittel beschleunigt den Lötspitzenverschleiß zusätzlich: Gegenüber bleihaltigen Lötmitteln ist er bis zu dreimal höher. Die S-Line definiert den Schutz vor Erosion neu – durch die Reduktion des Eisenabtrags sinkt der Spitzenverbrauch um 50 bis 70 %.

Lötspitzenverschleiß im Vergleich weniger ist besser

	Lötspitzenverschleiß
Standard Bleifrei-Lot	90
Almit Patent SR-37 LFM-48 S	35

Werte aus dem Originaldiagramm der Almit-Messreihe. Die Einheit ist dort nicht angegeben; die Skala reicht von 0 bis 100 und ist als Verschleißkennzahl zu lesen. Das entspricht einer Reduktion um 61 %.

S-Line im Vergleichstest

86 % weniger Abnutzung

Wir haben die Abnutzung der Lötspitze beim Einsatz der S-Line mit einem gewöhnlichen bleifreien Lot getestet und verglichen – links die Lötspitze, rechts der Querschnitt mit der verbliebenen Eisenschicht.

Standard Bleifrei-Lot

Lötspitzedeutliche Erosion

QuerschnittEisenschicht stark abgetragen

SR-37 LFM-48 S S-Line

Lötspitzeweitgehend intakt

QuerschnittEisenschicht erhalten

Die Vorteile der S-Line auf einen Blick

Kostenersparnis durch Minimierung der Erosion

geringerer Lötspitzenverbrauch (bis zu 86 %)
geringere Lötzeit und Arbeitskosten
geringerer Lötzinnverbrauch

M-Line

Verhindert die Oxidation

Die Lebensdauer einer Lötspitze wird nicht nur durch Erosion bestimmt, sondern ebenso durch Oxidation. Eine oxidierte Lötspitze bringt das Lot nur noch mühsam – im schlimmsten Fall überhaupt nicht mehr – zum Fließen.

Gallium gegen Oxidation

Die M-Line lässt dieses Problem erst gar nicht entstehen: Sie verhindert nahezu komplett, dass die Lötspitze oxidiert. Dafür wurde eine innovative mikrolegierte Legierung mit einem erhöhten Anteil an Gallium (Ga) entwickelt.

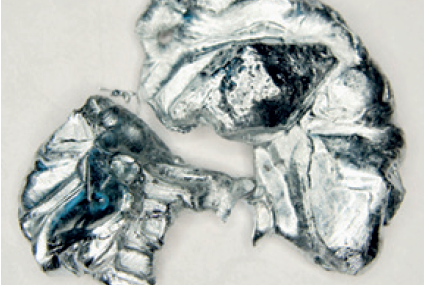

Galliumkristall – erhöhter Galliumanteil verhindert die Oxidation der Lötspitze — Gallium: Der erhöhte Anteil trägt dazu bei, die Oxidation der Lötspitze zu verhindern.

So bleibt die Eisenschicht geschützt

Durch die Legierung der M-Line fließt das Flussmittel in Richtung Lötstelle. Eine kleine Menge Lötzinn verbleibt auf der Lötspitze und hält die Eisenschicht frei von Oxidation.

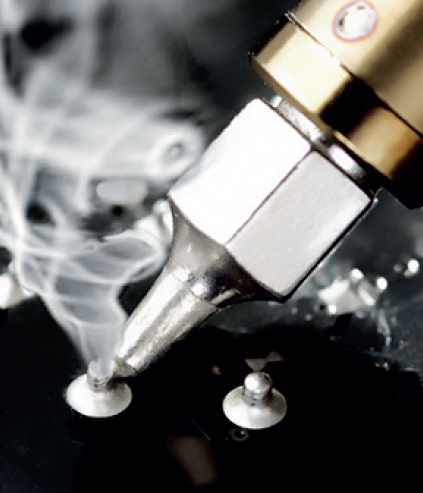

Lötspitze im Einsatz: eine dünne Lotschicht schützt die Eisenschicht vor Oxidation — Eine dünne Lotschicht auf der Spitze schützt die Eisenschicht.

Die Vorteile der M-Line auf einen Blick

Kostenersparnis durch Vermeidung der Oxidation

geringerer Lötspitzenverbrauch
geringere Lötzeit und Arbeitskosten
geringerer Lötzinnverbrauch

Übersicht

Legierungen der S- und M-Line

Verfügbare Legierungen und ihre Zusammensetzung
Legierung	Zusammensetzung
LFM-22 S	Sn-0.7Cu-α
LFM-23 S	Sn-0.6Cu-0.05Ni-0.035Fe-Ga
LFM-41 S	Sn-0.3Ag-2.0Cu-α
LFM-48 S	Sn-3.0Ag-0.5Cu-α
LFM-86 S	Sn-3.0Ag-0.7Cu-α
SJM-03 S	Sn-0.3Ag-0.7Cu-2.0Bi-α
LFM-48 M	Sn-3.0Ag-0.5Cu-α&β
