Wie gut ist die Heißformstabilität von NH-GE?

Im Heißformstabilitätstest nach JIS Z 3284 hat NH-GE den Test mit 0,3 Millimeter Abstand bestanden und erzielt damit eine bessere Heißformstabilität als die Standardpaste.

NH-GE

Q: In welchen Korngrößen ist NH-GE verfügbar?

In zwei Korngrößen: 10 bis 28 Mikrometer (U) und 20 bis 38 Mikrometer (W), jeweils mit 11,5 Prozent Flussmittelanteil und der Legierung LFM-48 (SAC305).

Q: Was unterscheidet NH-GE von NH-GE(H)?

NH-GE(H) ist die Variante mit erhöhter Viskosität, für Anwendungen, die ein besonders standfestes Druckbild erfordern.

Halogenfreier Klassiker

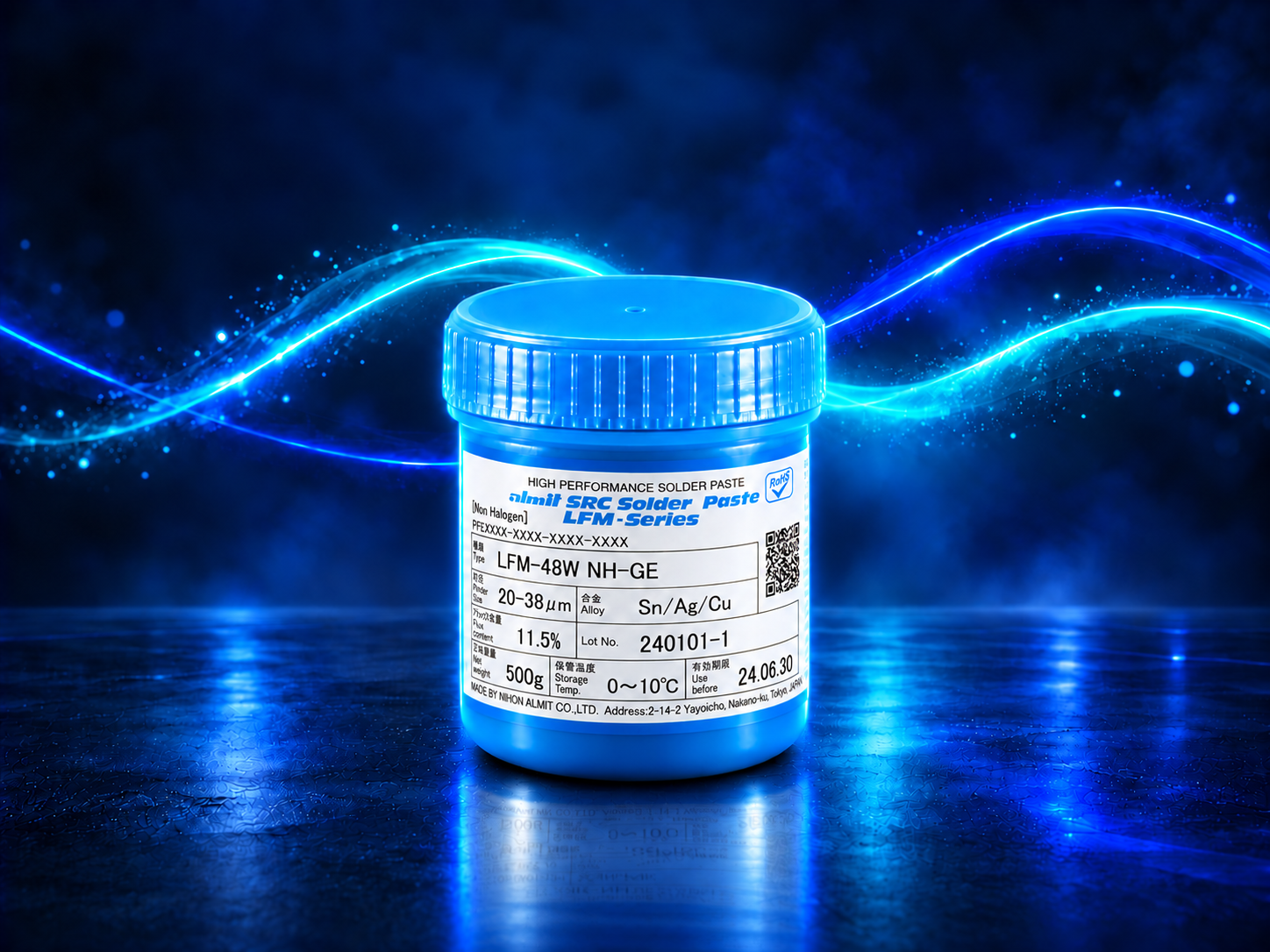

NH-GE ist eine halogenfreie bleifreie Lötpaste mit Dual-Boost-Flussmittel. Zwei Aktivatoren – ein schneller und ein ausdauernder – arbeiten zusammen und erreichen damit ein Benetzungsverhalten, das halogenfreie Pasten bisher nicht erreicht haben. NH-GE lässt sich mit demselben Lötprofil fahren wie eine halogenaktivierte Paste. Almits aktuelle Top-Empfehlung unter den halogenfreien Lötpasten.

Gleiches Lötprofil wie halogenaktivierte Pasten
Minimiertes Graping
Verbesserte Koaleszenz auf kleinen Aperturen
Dual-Boost-Flussmittel (ROL0)

Zum Shop Zur Produktbeschreibung

L0

100 % halogenfrei
2

Aktivatoren im Dual-Boost-System
0,3mm

Pitch im Heißformstabilitätstest bestanden
5

getestete Substrat-Oberflächen

Die Entstehung

Warum es NH-GE gibt

Almits Experten im Bereich Forschung und Entwicklung setzen sich dafür ein, den Bedürfnissen der Kunden an Lötmitteln zuvorzukommen und proaktiv innovative Lösungen zu entwickeln.

Dabei hat Almit festgestellt, dass die meisten auf dem Markt erhältlichen L0- und L1-Lötpasten in Bezug auf die Koaleszenz- und Benetzungsfähigkeit auf verschiedenen Substraten minderwertige Ergebnisse aufzeigen. Das hat den Anstoß für eine weitere Innovation in der Dual-Boost-Familie gegeben: die halogenfreie Lötpaste NH-GE.

Angekündigt wurde sie auf der productronica 2023, der offizielle Produktlaunch folgte auf der Messe Nepcon in Tokio.

NH-GE bietet einen neuen halogenfreien Standard, der bisher noch nicht einmal von halogenaktivierten Lötpasten erreicht worden ist.

Aus dem Almit-Kundenmagazin Wire & Paste, Ausgabe 06-2024

Das Prinzip

Zwei Aktivatoren statt einem

Mit einer ausgewogenen Kombination aus Schnelligkeit und Ausdauer lässt sich mehr erreichen – dieser Grundsatz ist die Basis der Dual-Boost-Produkte.

Booster 1 – der schnelle Aktivator. Er erreicht die Spitze der Aktivierung in kürzester Zeit und sorgt für eine rasche Initialbenetzung.

Booster 2 – der ausdauernde Aktivator. Er hält die Aktivierung über die gesamte Lötzeit aufrecht. Das ist entscheidend für herausfordernde Reflow-Profile und für die Benetzung auf schwierigen Oberflächen.

Den Anfang der Dual-Boost-Familie machte der Lötdraht DB-1 RMA – laut Almit weltweit das erste Produkt auf dem Markt, das einen Dual-Boost-Aktivator enthält. NH-GE überträgt dieses Prinzip erstmals auf eine halogenfreie Lötpaste.

Schematische Darstellung des Dual-Boost-Prinzips nach dem Almit-Kundenmagazin. Die Kurven veranschaulichen den zeitlichen Verlauf der beiden Aktivatoren, sie stellen keine Messwerte dar.

Im Vergleichstest

NH-GE gegen eine halogenaktivierte Standardpaste

In den folgenden Produkttests wurde NH-GE mit einer Standardpaste von Almit verglichen, die die Flussmittelklassifikation L1 besitzt.

Koaleszenz NH-GE zeigt eine deutlich verbesserte Koaleszenz auf kleinen Aperturen – im Test bessere Ergebnisse bei Ø 0,2 mm Depots.
Lötbarkeit Trotz halogenfreiem Flussmittel zeigt NH-GE ähnliche Ergebnisse wie die halogenaktivierte Standardpaste.
Lunkerbildung Im Standardprofil mit 240 °C Peak zeigt NH-GE eine vergleichbare Lunkerbildung wie die Standardpaste.
Graping Die Standardpaste weist einen negativen Benetzungswinkel und gravierende Grapingprobleme auf. NH-GE überzeugt mit einem flachen Benetzungswinkel und minimiertem Graping.
Druckbarkeit NH-GE zeigt ein gleichmäßigeres Druckergebnis und ein höheres Druckvolumen als die L1-Standardpaste – auch nach 60 Minuten Pause.
Benetzung auf fünf Oberflächen Getestet auf Kupfer, Nickel, Messing, Neusilber und Phosphorbronze: NH-GE zeigt auf allen Substraten ein besseres Benetzungsverhalten.

Heißformstabilität nach JIS Z 3284

Im Produktvergleich erzielt NH-GE eine bessere Heißformstabilität, wodurch eine wesentlich bessere Verarbeitbarkeit möglich wird. NH-GE hat den Test mit 0,3 mm Abstand bestanden.

Testmethode: Paste auf Testboard drucken, 200-µm-Schablone, kaschierte Kupferplatte, auf einer Heizplatte bei 150 °C für 60 Sekunden erhitzt.

Warum Graping ein Problem ist

Bei bleifreiem Lötzinn kommt es häufig zu einer ungleichmäßigen Verteilung von Lotkugeln auf der Lötfläche – dem sogenannten Graping. Dadurch wird die Festigkeit der Lötstelle beeinträchtigt und das Risiko einer schlechten Wärme- und Stromleitfähigkeit steigt.

Tritt vor allem bei sehr kleinen Bauteilen auf
Gefordert ist ein Flussmittel, das alle Metallkugeln auflötet
Im Test an einem 0201-Mikrochip nachgewiesen

Nachvollziehbar

Testbedingungen

Lötbarkeit, Koaleszenz und Lunker

Profil: 190 °C, 90 Sekunden, Peak 240 °C
Untergrund: Test Board 4
Schablone: t = 120 µm
Koaleszenz geprüft bei Ø 0,20 mm und Ø 0,26 mm
Benetzung auf Muster 2 × 3 mm, Zurückziehen und Querdruck der Lötkugel
Lunkerbildung an einem LGA256

Druckbarkeit

Untergrund: Test Board 4, Schablone t = 120 µm
Umgebung: 25 °C, 50 % relative Luftfeuchte
Druckgeschwindigkeit: 50 mm/s
Rakeldruck: 25 × 10⁻² N/mm
Trenngeschwindigkeit: konstant 5 mm/s
Abstand: −0,4 mm, als Kontaktdruck
Ablauf: drucken, Volumen prüfen – 60 Minuten Pause – erneut drucken und prüfen

Benetzung auf verschiedenen Oberflächen

Substrate: Kupfer, Nickel, Messing, Phosphorbronze, Neusilber
Schablone: t = 200 µm, Ø 6,5 mm
Erwärmung auf Heizplatte bei 250 °C

Heißformstabilität (JIS Z 3284)

Paste auf Testboard drucken, 200-µm-Schablone
Kaschierte Kupferplatte
Heizplatte 150 °C, 60 Sekunden
Bestandener Abstand: 0,3 mm

Auf einen Blick

Was NH-GE gegenüber einer halogenaktivierten Standardpaste vereint

Die halogenfreie Lötpaste kann mit dem gleichen Lötprofil wie die halogenaktivierte Paste verwendet werden
Vergleichbar wenig Lunker
Minimiertes Graping
Eine deutlich verbesserte Koaleszenz auf kleinen Aperturen
Ein gleichmäßigeres Druckergebnis und ein höheres Druckvolumen
Dual-Boost-Flussmittel für ein überlegenes Benetzungsverhalten auf unterschiedlichen Oberflächen
Bessere Heißformstabilität und dadurch eine wesentlich bessere Verarbeitbarkeit

Spezifikation

NH-GE im Überblick

Flussmittel	Legierung	Zusammensetzung	Schmelzbereich	Flussmittelanteil	Korngröße	Klassifikation
NH-GE	LFM-48	Sn-3.0Ag-0.5Cu-α	217–220 °C	11,5 %	10–28 µm (U)	L0
NH-GE	LFM-48	Sn-3.0Ag-0.5Cu-α	217–220 °C	11,5 %	20–38 µm (W)	L0

Varianten

NH-GE(H)

Die Variante mit erhöhter Viskosität – für Anwendungen, die ein besonders standfestes Druckbild erfordern.

Legierung: LFM-48 (SAC305)
Korngröße: 20–38 µm (W)
Flussmittel: 11,5 %

NH-GE mit SJM-40

Dasselbe Dual-Boost-Flussmittel mit der Hochleistungslegierung SJM-40, entwickelt für höchste Langzeitzuverlässigkeit und etabliert in Luft- und Raumfahrt sowie Defense.

Zusammensetzung: Sn-4.0Ag-2.0Bi-3.0Sb
Schmelzbereich: 221–227 °C
Korngröße: 20–38 µm (W)

Alle Legierungsdaten finden Sie in der Legierungstabelle, die Flussmittelklassen unter Klassifikation. NH-GE ist für den Schablonendruck und das Reflowlöten einschließlich Dampfphase freigegeben.

Lieferformen

Gebinde und Artikelnummern

Artikelnummer	Bezeichnung	Korngröße	Gebinde	Inhalt
83240099	LFM-48W NH-GE Flux 11,5 %	20–38 µm (W)	Dose	0,5 kg
83240599	LFM-48W NH-GE Flux 11,5 %	20–38 µm (W)	Kartusche	0,5 kg
83241099	LFM-48W NH-GE Flux 11,5 %	20–38 µm (W)	Kartusche	1,0 kg
83410099	LFM-48W NH-GE(H) Flux 11,5 %	20–38 µm (W)	Dose	0,5 kg
83260099	LFM-48U NH-GE(H) Flux 12 %	10–28 µm (U)	Dose	0,5 kg
83250099	SJM-40W NH-GE Flux 11,5 %	20–38 µm (W)	Dose	0,5 kg

Hinweise zu Lagerung, Temperierung und Mischen finden Sie unter Dispensen / Dosieren sowie in den Expertenberichten „Sichere Lagerung von Lötpaste" und „Richtiges Mischen von Lötpaste".

Produktfamilie

Die Dual-Boost-Familie

NH-GE ist die Lötpaste der Familie. Bei den Lötdrähten arbeiten zwei weitere Systeme nach demselben Prinzip.

NH-GE

Die halogenfreie Dual-Boost-Lötpaste. Aktuelle Top-Empfehlung unter den halogenfreien Lötpasten.

ROL1

DB-1 RMA

Der Lötdraht, mit dem die Familie begann – laut Almit weltweit das erste Produkt mit Dual-Boost-Aktivator.

ROM1

QB-1

Mit Quick-Boost-Technologie: erreicht in kürzester Zeit die Spitze der Aktivierung.

DB-ZERO

Der halogenfreie Dual-Boost-Lötdraht: L0-Reinheit mit spritzarmem Lötverhalten.

Häufige Fragen

NH-GE – kurz beantwortet

Was ist das Besondere an NH-GE?

NH-GE ist eine halogenfreie Lötpaste mit Dual-Boost-Flussmittel: Ein schneller und ein ausdauernder Aktivator arbeiten zusammen. Dadurch erreicht die Paste ein Benetzungs- und Koaleszenzverhalten, das halogenfreie Pasten bisher nicht erreicht haben.

Muss ich für NH-GE mein Reflow-Profil ändern?

Nein. Die halogenfreie Lötpaste kann mit dem gleichen Lötprofil verwendet werden wie eine halogenaktivierte Paste.

Wie schneidet NH-GE bei der Lunkerbildung ab?

Im Vergleichstest zeigte NH-GE eine vergleichbare Lunkerbildung wie die halogenaktivierte Standardpaste – geprüft im Standardprofil mit 240 °C Peak an einem LGA256.

Hilft NH-GE gegen Graping?

Ja. Im Produkttest an einem 0201-Mikrochip wies die Standardpaste einen negativen Benetzungswinkel und gravierende Grapingprobleme auf, während NH-GE mit einem flachen Benetzungswinkel und minimiertem Graping überzeugte.

Auf welchen Oberflächen wurde NH-GE getestet?

Auf Kupfer, Nickel, Messing, Phosphorbronze und Neusilber. NH-GE zeigte auf allen Substraten ein besseres Benetzungsverhalten als die Standardpaste.

Wie gut ist die Heißformstabilität?

Im Heißformstabilitätstest nach JIS Z 3284 hat NH-GE den Test mit 0,3 mm Abstand bestanden und erzielt damit eine bessere Heißformstabilität als die Standardpaste.

In welchen Korngrößen ist NH-GE verfügbar?

In zwei Korngrößen: 10–28 µm (U) und 20–38 µm (W), jeweils mit 11,5 % Flussmittelanteil und der Legierung LFM-48 (SAC305).

Was unterscheidet NH-GE von NH-GE(H)?

NH-GE(H) ist die Variante mit erhöhter Viskosität – für Anwendungen, die ein besonders standfestes Druckbild erfordern.

Gehört NH-GE zu einer Produktfamilie?

Ja, zur Dual-Boost-Familie von Almit. Dazu gehören außerdem die Lötdrähte DB-1 RMA, QB-1 und DB-ZERO.
