LFM-22H

Q: Welche Zusammensetzung hat LFM-22H?

Sn-0.7Cu, also Zinn mit 0,7 Prozent Kupfer. Die Legierung ist bleifrei und silberfrei.

Q: Bei welcher Temperatur schmilzt LFM-22H?

Bei 227 Grad Celsius. Da die Legierung eutektisch ist, handelt es sich um einen definierten Schmelzpunkt und nicht um einen Schmelzbereich.

Q: Enthält der Massivdraht Flussmittel?

Nein. Massivdraht wird ohne Flussmittelseele geliefert, das Flussmittel wird im Prozess separat aufgebracht.

Q: Welche Durchmesser gibt es beim Massivdraht?

1,6 Millimeter, 2,0 Millimeter, 3,0 Millimeter und 8,0 Millimeter, auf Spulen von 0,8 bis 20 Kilogramm.

Eutektisches Zinn-Kupfer, silberfrei

LFM-22H ist ein bleifreier, silberfreier Lötbarren aus der eutektischen SnCu-Legierung Sn-0.7Cu. Sie schmilzt bei 227 °C und ist für Wellen-, Schwall- und Selektivlötanlagen ausgelegt. Die hohe Metallreinheit sorgt für geringe Drossbildung, stabile Wellenperformance und lange Badstandzeiten. Dieselbe Legierung gibt es als Massivdraht ohne Flussmittelseele – zur Lotbad-Nachführung und für Prozesse mit separatem Flussmittel.

Eutektische Legierung: Solidus = Liquidus = 227 °C
Silberfrei – unabhängig vom Silberpreis
Ohne Flussmittelseele („no Flux inside")
Als Lötbarren und Massivdraht verfügbar

Zum Shop Home

227°C

Schmelzpunkt, eutektisch
0%

Silberanteil
36Monate

Haltbarkeit laut Artikelstamm
2

Lieferformen: Barren und Massivdraht

Die Legierung

Silberfrei und eutektisch

Sn-0.7Cu ist die wirtschaftliche Standardlösung unter den bleifreien Badlegierungen.

Ohne Silber

Silber ist der teuerste Bestandteil einer klassischen SAC-Legierung. LFM-22H kommt ganz ohne aus – bei einem Lötbad mit mehreren hundert Kilogramm Füllmenge macht das einen spürbaren Unterschied in den Materialkosten.

Weitere silberfreie und silberarme Legierungen finden Sie unter Silberfrei / Silberarm.

Eutektisch

Eine eutektische Legierung hat einen definierten Schmelzpunkt statt eines Schmelzbereichs. Sie geht ohne teigige Zwischenphase direkt vom festen in den flüssigen Zustand über.

Für den Badprozess bedeutet das ein scharf definiertes Erstarren – ohne den Bereich, in dem das Lot weder fest noch flüssig ist.

Lieferformen

Barren oder Massivdraht?

Dieselbe Legierung, zwei Darreichungsformen – je nachdem, ob das Bad befüllt oder nachgeführt wird.

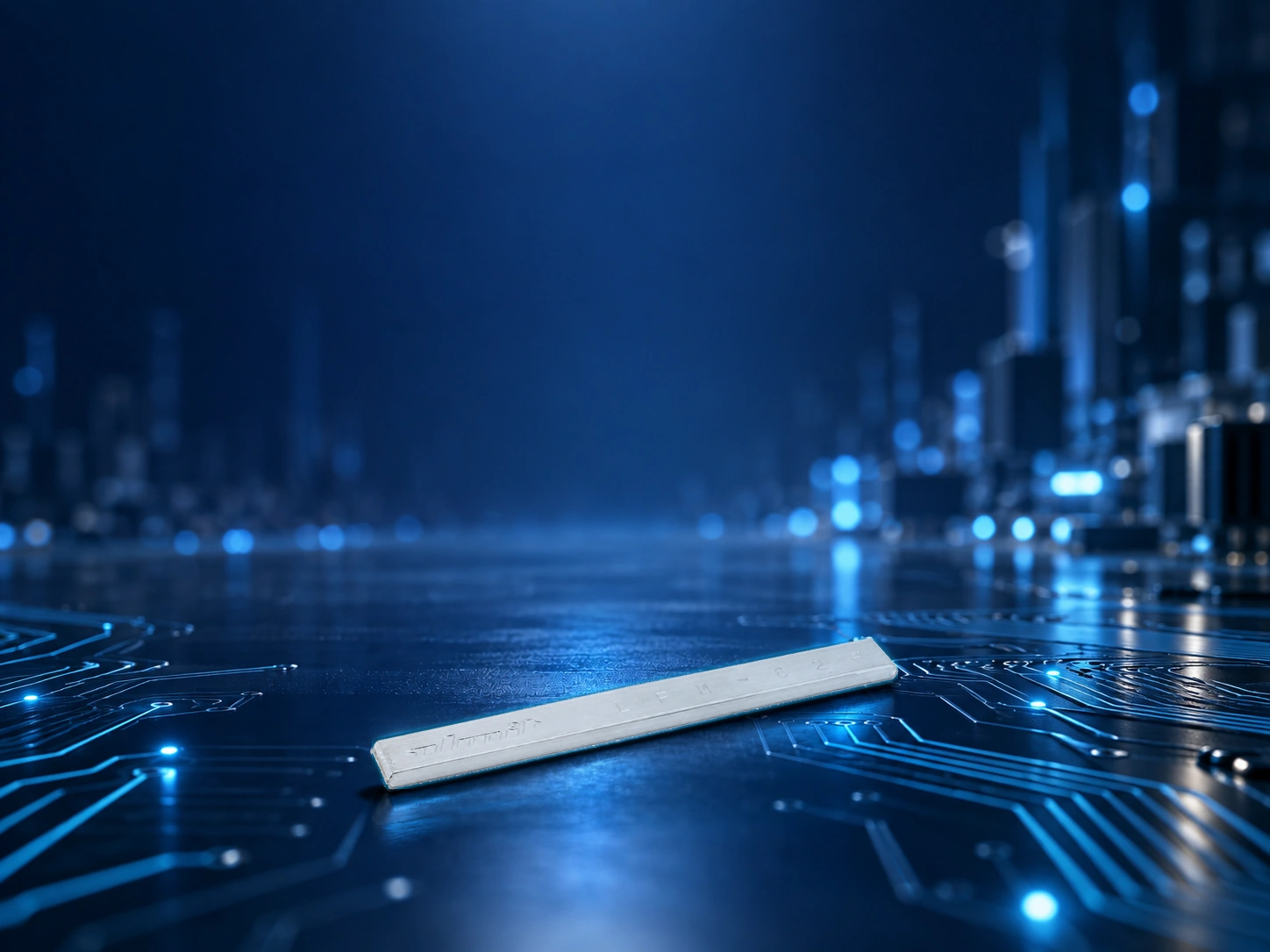

Lötbarren

Für Wellen-, Schwall- und Selektivlötanlagen. Die hohe Metallreinheit sorgt für geringe Drossbildung, stabile Wellenperformance und lange Badstandzeiten.

Gebinde: 1,0 kg
Verpackung: Karton
Artikelnummer: 80002004

Massivdraht

Ohne Flussmittelseele – zur Lotbad-Nachführung und für Prozesse, bei denen das Flussmittel separat aufgebracht wird, etwa über einen Schaumfluxer.

Durchmesser: 1,6 – 8,0 mm
Spulen: 0,8 – 20 kg
Flussmittel: keines

Warum Metallreinheit über die Badstandzeit entscheidet

Unter Lötkrätze versteht man die beim Schmelzen des Lotes entstehenden Oxide. Der Begriff schließt nicht nur das in der Schmelze verteilte oxidierte Metall ein, sondern auch Ablagerungen an dessen Boden. Krätze ist unvermeidlich – aber beeinflussbar.

Geringe Drossbildung
Stabile Wellenperformance
Lange Badstandzeiten
Almit-Premiumqualität, reproduzierbar

Spezifikation

LFM-22H im Überblick

Legierung: LFM-22
Zusammensetzung: Sn-0.7Cu – Zinn mit 0,7 % Kupfer, silberfrei
Schmelzpunkt: 227 °C, eutektisch
Produktart: Lötbarren und Massivdraht, bleifrei
Flussmittel: keines – Massivdraht ohne Flussmittelseele
Haltbarkeit: 36 Monate laut Artikelstamm

Alle Legierungsdaten im Vergleich finden Sie in der Legierungstabelle. Zum Verfahren selbst: Wellenlöten (Lötbad / Selektiv).

Verfügbarkeit

Gebinde und Artikelnummern

Lötbarren

Artikelnummer	Bezeichnung	Verpackung	Gewicht
80002004	LFM-22H Lötbarren	Karton	1,0 kg

Massivdraht · ohne Flussmittelseele

Artikelnummer	Durchmesser	Verpackung	Gewicht
80002516	1,6 mm	Spule	0,8 kg
80002510	2,0 mm	Spule	0,8 kg
80002530	3,0 mm	Spule	3,0 kg
80002580	8,0 mm	Spule	20 kg

Weitere Gebindegrößen auf Anfrage. Zum Umgang mit Lotabfällen aus dem Bad: Recycling von Lötzinn.

Einsatzbereiche

Wo LFM-22H eingesetzt wird

Wellenlöten Die Leiterplatte wird über eine Welle flüssigen Lots geführt. LFM-22H befüllt das Bad als Barren.
Schwall- und Selektivlöten Beim Selektivlöten mit Miniwelle wird die Lötstelle gezielt durch flüssiges Lot aus einer angepassten Düse benetzt.
Lotbad-Nachführung Der Massivdraht führt verbrauchtes Lot nach, ohne Flussmittel in das Bad einzutragen.
Prozesse mit separatem Flussmittel Überall dort, wo das Flussmittel eigenständig aufgebracht wird – etwa über einen Schaumfluxer.

Wo jedes Gramm Silber zählt, ist LFM-22H die erste Wahl. Wo zusätzlich die Kupferablegierung ein Thema ist, führt Almit die kupferreichen Legierungen LFM-59 und LFM-62H – siehe Anti-Copper-Leaching.

Häufige Fragen

LFM-22H – kurz beantwortet

Welche Zusammensetzung hat LFM-22H?

Sn-0.7Cu – Zinn mit 0,7 % Kupfer. Die Legierung ist bleifrei und silberfrei.

Bei welcher Temperatur schmilzt LFM-22H?

Bei 227 °C. Da die Legierung eutektisch ist, handelt es sich um einen definierten Schmelzpunkt und nicht um einen Schmelzbereich.

Was bedeutet eutektisch?

Eine eutektische Legierung hat einen definierten Schmelzpunkt statt eines Schmelzbereichs. Sie geht ohne teigige Zwischenphase direkt vom festen in den flüssigen Zustand über.

Für welche Verfahren ist LFM-22H geeignet?

Für Wellen-, Schwall- und Selektivlötanlagen. Der Massivdraht dient zusätzlich der Lotbad-Nachführung und Prozessen mit separatem Flussmittel.

Enthält der Massivdraht Flussmittel?

Nein. Massivdraht wird ohne Flussmittelseele geliefert – das Flussmittel wird im Prozess separat aufgebracht.

Welche Durchmesser gibt es beim Massivdraht?

1,6 mm, 2,0 mm, 3,0 mm und 8,0 mm – auf Spulen von 0,8 kg bis 20 kg.

Was ist Lötkrätze und wie lässt sie sich reduzieren?

Unter Lötkrätze versteht man die beim Schmelzen des Lotes entstehenden Oxide, sowohl in der Schmelze verteilt als auch als Ablagerung am Boden. Entscheidend für geringe Drossbildung ist die Metallreinheit des eingesetzten Lots.

Wie lange ist LFM-22H haltbar?

Laut Artikelstamm 36 Monate.
